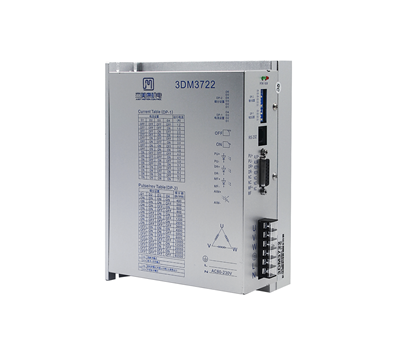

型號:3DM3722
名稱:三相步進驅動器
? 電流矢量控制
? 內置加減速控制
? 中、高速力矩補償
? 參數自整定,電機自適應
? 振動小,低發熱,低速運行平穩


特點

  • 參數自整定,電機自適應;
  • 內置高細分,振動小,低發熱,低速運行平穩;
  • 中、高速力矩補償;
  • 電流矢量控制,電流效能高;
  • 內置加減速控制,改善啟停平滑性;
  • 電機運行位置記憶;
  • 輸入信號差分光耦隔離,兼容5V~24V;
  • 用戶可自定義細分;
  • 過流保護,過壓保護;
  • 自動檢測,可靈活選擇脈沖邊沿計數方式;
  • 綠燈表示運行,紅燈表示保護或脫機;

基本規格、

錯誤報警及LED燈閃爍次數


常見問題及故障處理

  • 1、電源燈不亮
  • 輸入電源故障,請檢電源線路.電壓是否過低
  • 2、上電亮紅燈報警
  • 電機電源相線是否連接
  • 驅動器輸入電源電壓是否過高或者過低
  • 3、脈沖輸入后不轉動
  • 驅動器的脈沖輸入端的接線是否可靠
  • 驅動器系統配置中的輸入方式是否為脈沖輸入相關的輸入方式
  • 電機是否使能松開


撥碼開關設定

  • 電流選擇開關:D1、D2、D3
  • 靜態半流或全流選擇:D4、ON全流、OFF半流
  • 細分選擇開關:D5、D6、D7、D8
  • 具體可參照面板絲印說明:開關打開為OFF,閉合為ON

電流撥碼表

細分撥碼表

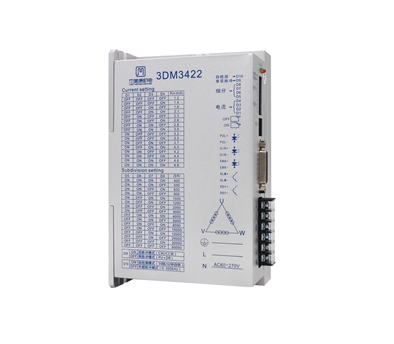

三相步進驅動器 3DM3422 查看詳情
